    KunTai R2260 服务器光模块告警

    一、现网描述

    1.1 环境描述

    设备型号：8台R2660服务器

    硬件配置：每台服务器安装2张SP382网卡


    二、故障描述

    2.1故障现象

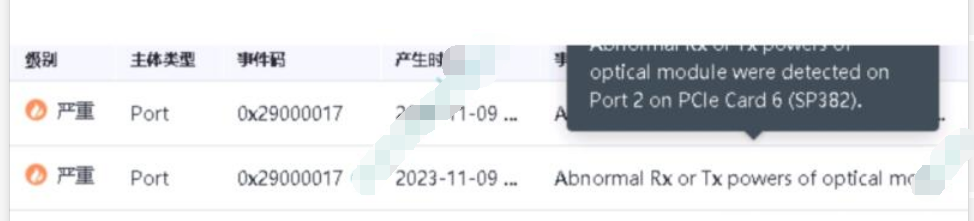

    现场一共8台服务器，每台服务器安装两张SP382网卡， 两张网卡分别使用一个光口连接到网络中，此时空闲状下的光模块在iBMC系统显示异常告警



    三、问题分析

    3.1 排查思路

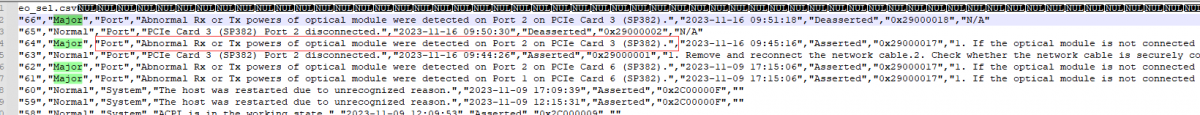

    1.sel显示光模块Abnormal Rx or Tx powers of optical module were detected告警，告警代码：0x29000017



    3.关键过程

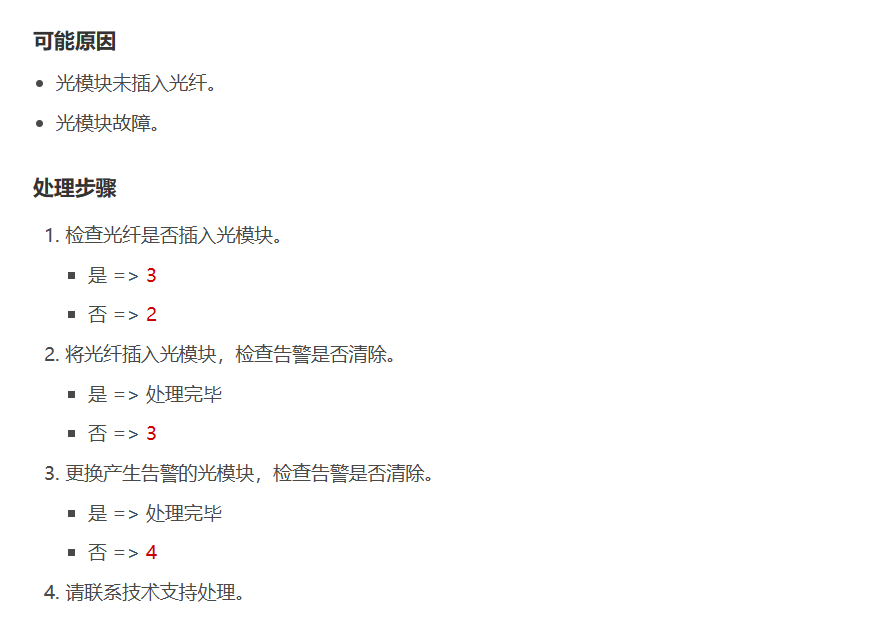

    告警信息是iBMA从光模块内部读取的，有光模块但是没有光纤它内部就会有RX功率低的告警; iBMA确实检测到该异常;和接口人对齐客户服务器环境确实是有光模块但是没有插网线;另外iBMC的用户指南对该告警也有说明


    3.2 原因分析

    iBMA是从光模块内部读取的，有光模块但是没有光纤它内部就会有RX功率低的告警;iBMA确实检测到该异常。


    四、问题解决

    4.1 解决办法

    硬件层面

    拔掉空闲的光模块或者在空闲光模块上插入光纤线

    软件层面

    Down掉空闲的网口或者关闭iBMA功率信息收集功能（ibmc将无法获取系统层面硬件功率使用信息）

    禁用iBMA功率信息收集方法如下：

    1)cd /opt/huawei/ibma/config

    2)vi Monitor.ini

    3)找到NIC下的Sff_Dynamic

    4)将disableResource改为true

    5)更改后重启iBMA服务：
